涂料齿轮泵工作原理与结构详解

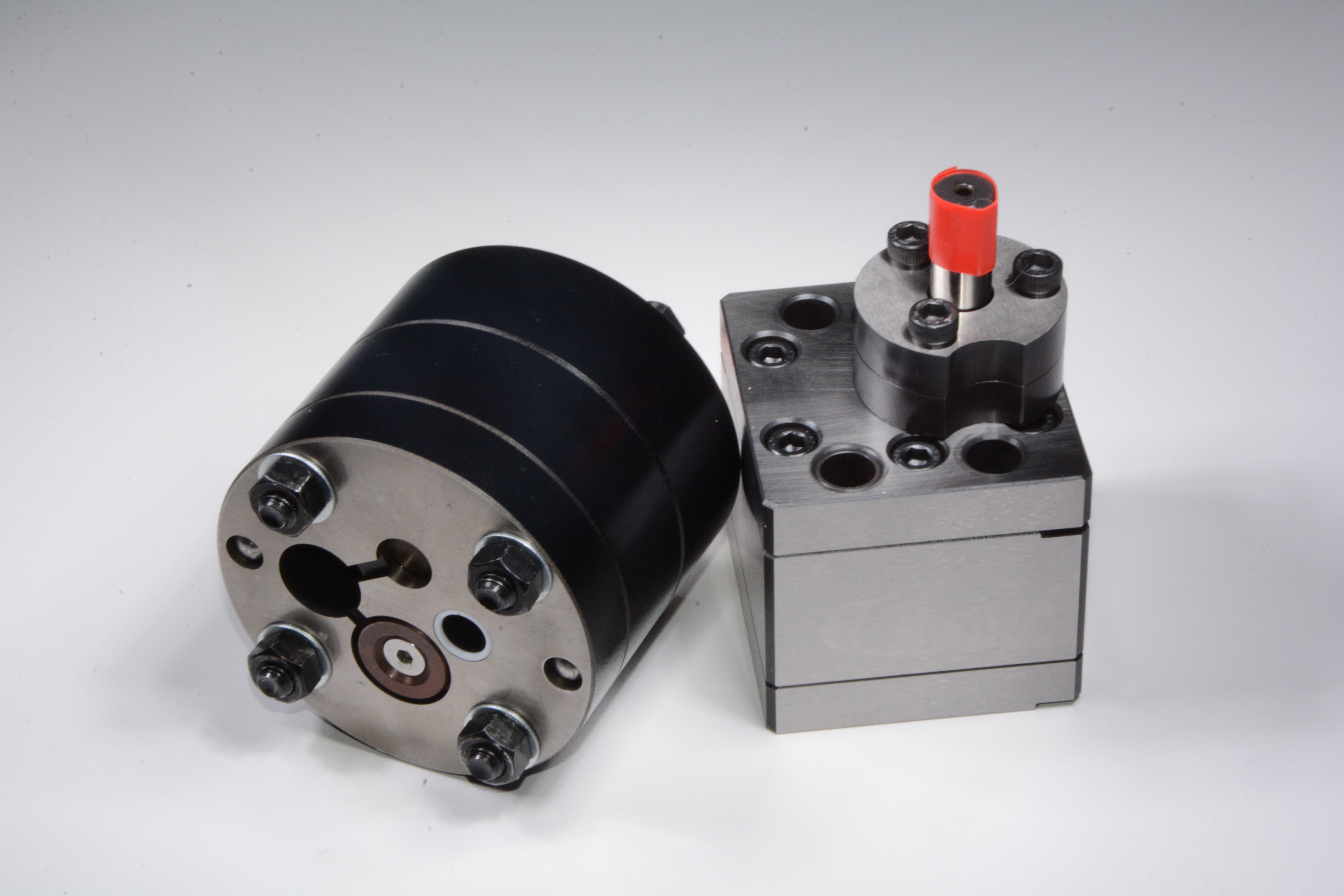

涂料齿轮泵工作原理与结构详解：透视工业“心脏”

在汽车涂装、家具喷漆以及3C电子外壳涂饰领域，涂料齿轮泵被誉为生产线的“心脏”。它不仅负责将涂料从桶中输送到喷枪，更承担着精确计量、稳压输送的关键使命。

本文将深入剖析涂料齿轮泵的工作原理与核心结构，帮助技术人员“知其然，更知其所以然”。

一、工作原理：容积式输送的精密艺术

涂料齿轮泵属于外啮合齿轮泵，其工作原理基于“容积式”原理。整个过程分为三个步骤：

1. 吸入过程
当电机驱动主动齿轮旋转时，带动从动齿轮反向旋转。在进口腔体处，随着轮齿逐渐脱离啮合，齿谷空间不断扩大，形成局部真空。在大气压的作用下，涂料被压入齿谷，完成吸液。

2. 输送过程
填充了涂料的齿谷随着齿轮旋转，沿着泵体内壁（月牙板或壳体）从进口侧被封闭地搬运至出口侧。在这个过程中，涂料被完全隔离在齿谷与泵壁形成的密闭空间内，不受到任何挤压，因此剪切力低，尤其适合保护水性涂料或金属漆中的铝粉不被破坏。

3. 排出过程
当齿轮继续旋转，轮齿在出口侧重新进入啮合。齿谷空间由大变小，容积被压缩，迫使涂料以高压、连续的状态排出泵体，进入喷涂管路。

核心要点：齿轮泵的瞬时流量仅与齿轮的转速、齿数、模数及齿宽相关，理论上不受出口压力波动的影响。这一特性使其成为喷涂行业最理想的计量泵。

二、结构详解：每一处设计都有深意

涂料齿轮泵看似结构简单，实则每一处细节都为了适应涂料的特殊理化性质而精心设计。

1. 齿轮副
齿轮是泵的“心脏”。在喷涂应用中，齿轮通常采用斜齿轮或直齿轮两种形式。

• 斜齿轮：啮合平稳，噪音低，流量脉动极小，适合对涂膜均匀度要求极高的精密喷涂（如汽车面漆）。

• 材质：由于涂料（尤其是水性漆）具有腐蚀性，且颜料具有研磨性，齿轮材料多选用9Cr18、440C等马氏体不锈钢或硬质合金，经热处理后硬度可达HRC58-62，具备优异的耐磨性与耐腐蚀性。

2. 浮动侧板与间隙补偿
这是涂料齿轮泵最精妙的设计。普通工业泵的齿轮与侧板之间存在固定间隙。长期运行磨损后，间隙增大，泄漏加剧。
高端涂料齿轮泵则采用浮动侧板结构。侧板通过弹簧或背压胶圈紧贴在齿轮端面上。当泵内压力升高时，侧板背后的压力油会将其推向齿轮端面，实现轴向间隙自动补偿。即使端面有轻微磨损，也能通过液压推力保持几乎为零的间隙，确保泵在整个生命周期内保持高容积效率（通常>90%）。

3. 轴封系统
涂料多为挥发性有机化合物（VOCs），泄漏不仅浪费物料，更存在安全隐患。

• 传统配置：采用机械密封，动环与静环贴合。但长期运转后，若涂料干结在密封面上，极易导致密封失效。

• 高端配置：针对高要求喷涂线，常采用磁力驱动结构。通过内外磁钢的磁力耦合传递扭矩，将电机轴与泵轴完全隔离，实现了零泄漏。这对于输送含溶剂、易燃易爆的涂料尤为关键。

4. 泵体与加热/冷却夹套
涂料粘度受温度影响极大。

• 在泵体外部，通常设计有夹套层。冬天或输送高粘度涂料时，可通入热水或蒸汽加热，降低粘度，提高流动性。

• 当连续高速运转导致剪切发热时，夹套内可通入冷却水带走热量，防止涂料在泵腔内因过热而固化或变性。

三、为何涂料行业独爱齿轮泵？

相比于隔膜泵或螺杆泵，齿轮泵在喷涂应用中有三大不可替代的优势：

1. 无脉动输送：配合高质量的齿轮加工精度，齿轮泵输出的流量脉动率可控制在±1%以内，直接决定了涂层厚度的均一性。

2. 高压能力：能够轻松产生20-50bar甚至更高的出口压力，满足静电喷涂、空气辅助喷涂对高压雾化的需求。

3. 计量精准：齿轮泵本质上是一个“定量排量”的装置，非常适合作为双组份涂料的配比主泵。

结语
从基础的齿轮啮合原理，到复杂的浮动侧板补偿，再到磁力驱动的零泄漏安全防护，涂料齿轮泵的每一次技术演进，都在为提升喷涂质量与生产安全赋能。理解其结构与原理，不仅能帮助企业在选型时做出正确决策，更能为后续的维护保养打下坚实基础。如果您希望深入了解某一特定结构的维修要点，欢迎持续关注我们后续的技术专题。
