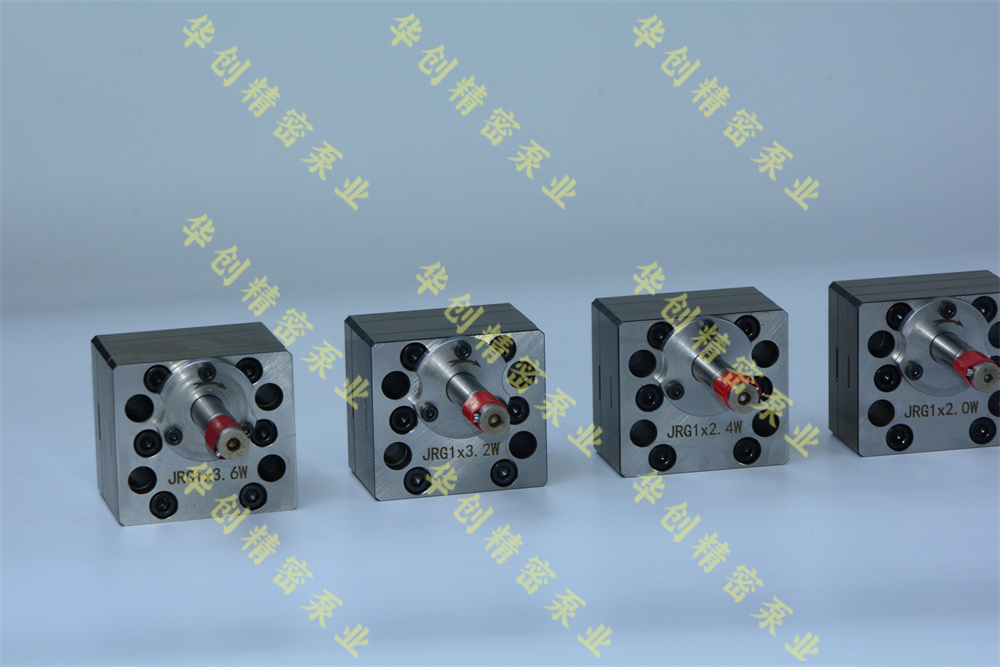

摆线齿轮计量泵的流量特性

1. 引言

摆线齿轮计量泵是一种高精度、高效率的流体输送设备，广泛应用于化工、医药、食品、石油等行业，尤其在需要精确控制流量的场合表现优异。其核心部件——摆线齿轮（又称转子或内啮合齿轮）的特殊齿形设计，使其在流量稳定性、脉动抑制和耐久性方面具有显著优势。本文将深入探讨摆线齿轮计量泵的流量特性，包括其工作原理、流量计算方式、影响因素以及优化方法，以期为相关行业的技术选型和应用提供参考。

2. 摆线齿轮计量泵的工作原理

摆线齿轮计量泵采用内啮合齿轮结构，由外转子和内转子组成。外转子（通常为内齿轮）的齿数比内转子（外齿轮）多一个，两者通过偏心运动实现啮合。在运转过程中，转子的啮合与分离形成封闭腔体，从而实现液体的吸入和排出。其工作过程可分为以下几个阶段：

1. 吸入阶段：转子旋转时，啮合点分离，腔体容积增大，形成负压，液体被吸入泵内。

2. 输送阶段：随着转子继续旋转，液体被封闭在腔体内并向前推进。

3. 排出阶段：啮合点再次接触，腔体容积减小，液体被压出泵体。

由于摆线齿轮的特殊齿形，其流量输出更加平稳，脉动远小于普通外啮合齿轮泵。

3. 摆线齿轮计量泵的流量特性

3.1 理论流量计算

摆线齿轮计量泵的理论流量（Qsubthsub）主要取决于转子的几何参数和转速，计算公式如下：

[

Q_{th} = n cdot V_{disp}

]

其中：

- ( n ) 为泵的转速（rmin 或 rs）；

- ( V_{disp} ) 为每转排量（mLrev 或 Lrev），由转子的齿形和尺寸决定。

摆线齿轮泵的每转排量可通过以下公式估算：

[

V_{disp} = pi cdot (R_{o}^2 - R_{i}^2) cdot W cdot e

]

其中：

- ( R_{o} ) 为外转子齿顶圆半径；

- ( R_{i} ) 为内转子齿根圆半径；

- ( W ) 为齿轮宽度；

- ( e ) 为偏心距（内外转子的中心距）。

3.2 实际流量与容积效率

由于内部泄漏、液体压缩性和摩擦损失等因素，实际流量（Qsubactualsub）通常低于理论流量。容积效率（ηsubvsub）用于衡量泵的输送能力：

[

eta_v = frac{Q_{actual}}{Q_{th}}

]

影响容积效率的主要因素包括：

- 内部泄漏：由于齿轮间隙、磨损或密封不良导致回流。

- 液体粘度：高粘度液体可减少泄漏，但会增加流动阻力。

- 工作压力：压力升高会加剧泄漏，降低实际流量。

3.3 流量脉动特性

摆线齿轮泵的流量脉动远小于普通齿轮泵，但仍存在微小波动。流量脉动率（δ）可表示为：

[

delta = frac{Q_{max} - Q_{min}}{Q_{avg}} times 100%

]

优化齿形设计（如采用高阶摆线或修正齿形）可进一步降低脉动，提高流量稳定性。

4. 影响摆线齿轮计量泵流量的关键因素

4.1 转速的影响

- 线性关系：在理想情况下，流量与转速成正比，提高转速可增加流量。

- 极限转速：过高转速可能导致气蚀、磨损加剧或密封失效，需结合泵的额定参数选择。

4.2 工作压力的影响

- 压力-流量曲线：随着出口压力升高，内部泄漏增加，实际流量下降。

- 压力补偿设计：某些高精度计量泵采用压力补偿机构（如可调间隙结构）来稳定流量。

4.3 液体特性的影响

- 粘度：高粘度液体可减少泄漏，但会增加流动阻力，需优化泵的间隙和齿形。

- 温度：温度变化影响液体粘度和密封性能，进而影响流量稳定性。

4.4 齿轮参数的影响

- 齿形优化：采用高阶摆线或非对称齿形可减少脉动，提高流量均匀性。

- 间隙控制：合理的齿轮间隙可平衡泄漏与摩擦损耗，提高容积效率。

5. 流量优化与改进措施

5.1 结构优化

- 精密加工：提高齿轮和泵体的加工精度，减少泄漏路径。

- 材料选择：采用耐磨材料（如陶瓷涂层、特种合金）延长使用寿命。

5.2 控制系统优化

- 变频调速：通过调节电机转速实现流量精确控制。

- 闭环反馈：结合流量传感器和PLC控制，实现动态流量调整。

5.3 维护与校准

- 定期检查：监测齿轮磨损和密封状态，及时更换易损件。

- 流量校准：使用标准流量计定期校准，确保计量精度。

6. 应用案例分析

6.1 化工行业

在化工生产中，摆线齿轮计量泵用于精确输送腐蚀性介质（如酸、碱），其高耐腐蚀材料和低脉动特性确保了工艺稳定性。

6.2 医药行业

在制药领域，摆线齿轮泵用于药液灌装和配料，其无污染、高精度的特点符合GMP要求。

6.3 食品行业

在食品加工中，摆线齿轮泵输送高粘度流体（如果酱、巧克力），其温和输送方式避免产品剪切破坏。

7. 结论

摆线齿轮计量泵凭借其低脉动、高精度和长寿命等优势，成为精密流体输送的理想选择。其流量特性受转速、压力、液体特性和齿轮参数等多因素影响，通过优化结构设计、控制策略和维护管理，可进一步提升性能。未来，随着智能制造和材料技术的发展，摆线齿轮计量泵将在更多高端领域发挥重要作用。
