15CC计量泵原理

15CC计量泵之所以能够实现精确的流体输送与计量，其根源在于其采用了容积式泵的工作原理，而其中最经典、最可靠的结构形式之一便是外啮合齿轮泵。理解其工作原理，不仅有助于正确使用和维护，更能让我们领略简单机械结构中所蕴含的精密工程智慧。本文将逐步拆解其工作循环。

第一部分：核心结构与基本构成

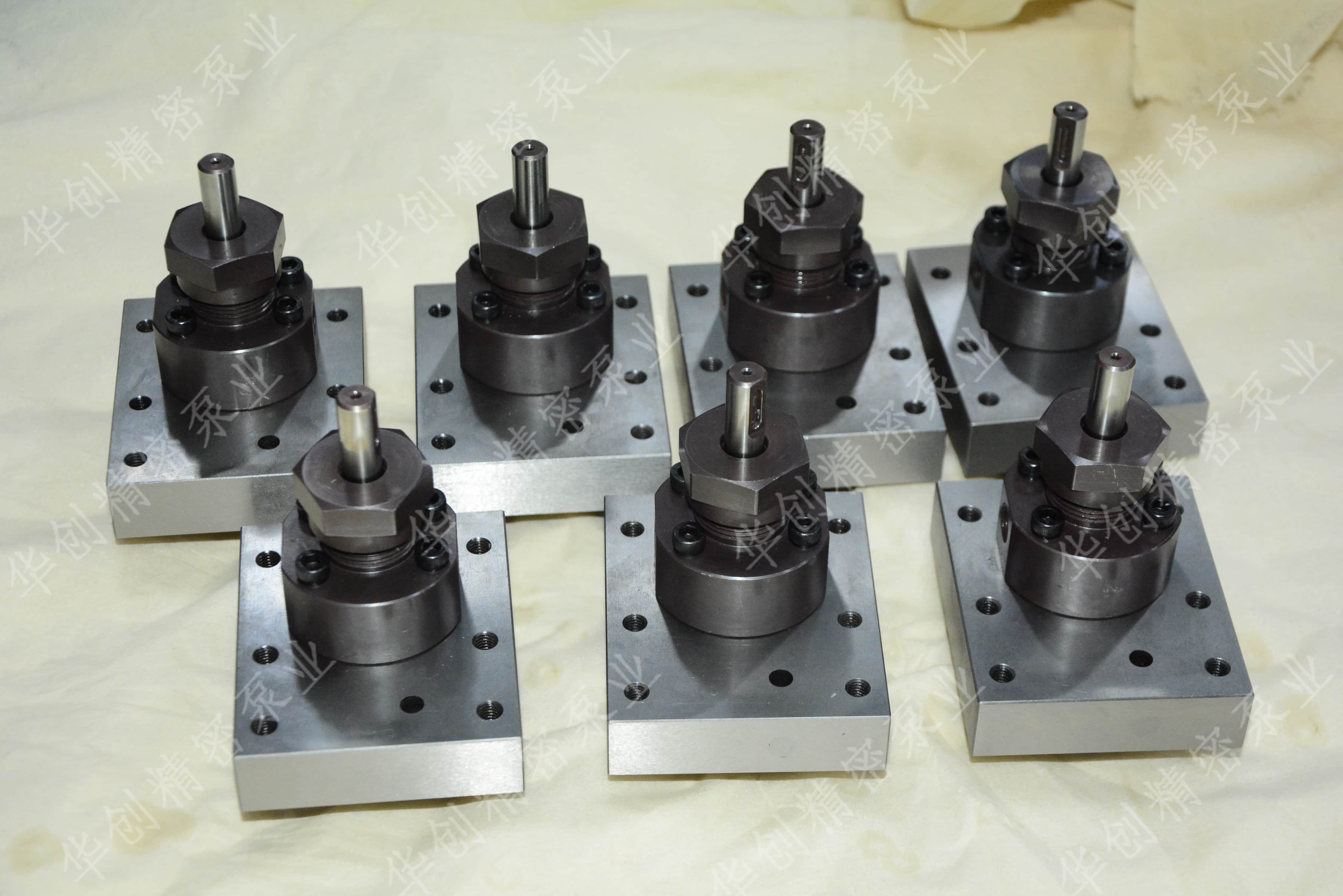

一台典型的15CC外啮合齿轮计量泵，其核心运动部件是一对参数完全相同、紧密啮合的直齿或斜齿圆柱齿轮。它们被安装在泵体内一个高精度的腔体中，齿轮的两侧由前后端盖（或侧板）密封。这两个齿轮中，一个由外部电机驱动，称为主动轮；另一个随之反向转动，称为从动轮。泵体、端盖和齿轮的齿槽共同围成了一个个独立的工作腔室。

第二部分：三步工作循环

泵的工作过程是一个连续、周而复始的循环，可分为三个清晰的阶段：

阶段一：吸入过程——容积扩张产生真空

当电机带动主动齿轮按设定方向旋转时，从动齿轮被啮合带动反向旋转。在齿轮脱离啮合的区域（定义为吸入腔），随着齿轮转动，轮齿逐渐从对方的齿槽中退出。这个动作使得由轮齿表面、泵壳内壁和端盖围成的封闭容积不断增大。根据物理学原理，密封容积的增大会导致内部压力降低，形成局部真空（或负压）。此时，在吸入管路液面大气压（或供液压力）与泵腔内的压差作用下，流体便被“吸入”并充满齿槽所腾出的空间。

阶段二：封闭输送过程——流体的“密闭包裹”

吸入的流体并未立即排出。相反，它们被齿轮的轮齿“捕获”，封闭在齿槽与泵壳形成的狭小空间中。两个齿轮的啮合线在吸入腔和排出腔之间扮演了完美的动态密封隔墙角色。这些被封闭的流体，如同一个个被齿轮携带的“液体包裹”，随着齿轮的旋转，沿着泵壳内壁的月牙形空腔，从泵的进口侧被运送到出口侧。在整个输送路径中，“包裹”与进、出口腔均被有效隔离。

阶段三：排出过程——容积压缩强制输出

当齿轮旋转到开始进入啮合的区域（定义为排出腔）时，情况逆转。主动轮和从动轮的轮齿相继嵌入对方的齿槽中，这使得容纳“液体包裹”的封闭容积持续减小。流体是不可压缩的，容积的减小导致其压力急剧升高。当压力升高到足以克服出口管道的阻力（包括背压、阀门阻力、管道摩擦等）时，流体便被强制挤压出去，汇入出口管路，输送至下游系统。

第三部分：何以实现“计量”？

1.  排量的固定性： 在上述工作循环中，泵每旋转一周，所有从吸入腔输送至排出腔的“液体包裹”的几何体积之和是恒定的。这个体积完全由齿轮的齿槽几何尺寸决定，即泵的“排量”——对于此泵，设计值为15毫升/转。这是其能够作为计量泵的物理基础。

2.  流量与转速的线性关系： 基于上述原理，泵在单位时间内输出的流体总体积（即流量），理论上仅与转速成正比：流量 = 排量 × 转速。因此，通过精密地控制驱动电机的转速（例如使用伺服电机或变频器），就可以线性、精确地控制输出流量，实现计量功能。

3.  精度的影响因素： 实际计量精度会受到“内泄漏”（通过齿轮端面、齿顶与泵体的间隙从高压侧泄回低压侧的流量）、介质的可压缩性（特别是含气时）、以及吸排压力变化等因素的影响。高质量的精密齿轮泵通过优化齿轮设计、严格控制配合间隙、采用压力补偿端盖等手段来最小化这些影响，从而获得高重复精度和良好的线性度。

总结而言，15CC齿轮计量泵的工作原理是一个将旋转机械能转化为流体压力能和精确体积输送的巧妙过程。它不依赖于流体的动能，而是依靠周期性改变封闭容积这一质朴而高效的物理机制，实现了在广泛粘度、压力范围内的可靠计量，成为工业自动化与控制领域中不可或缺的关键部件。
