熔体齿轮泵如何计算流量

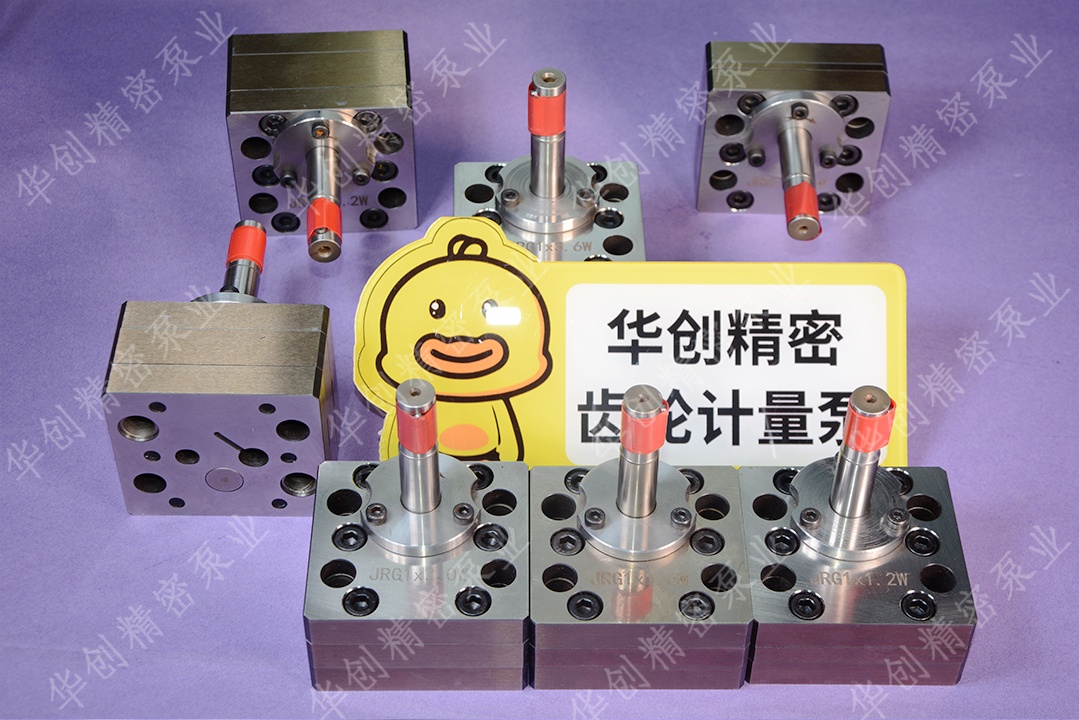

在聚合物加工、化纤纺丝、薄膜挤出等连续生产中，熔体齿轮泵作为精密计量与增压的关键设备，其流量计算的准确性直接关系到最终产品的质量、生产的稳定性以及能源的消耗。掌握流量计算的核心原理与方法，对于设备的选型、工艺参数的设定以及故障诊断都具有至关重要的意义。

一、 流量计算的核心原理

熔体齿轮泵的流量计算，本质上基于其容积式泵的工作原理。其核心驱动部件是一对相互啮合、高精度的齿轮（通常为斜齿轮或直齿轮）。在齿轮旋转过程中，齿槽与泵体内壁形成一个个封闭的“腔室”。随着齿轮的啮合旋转，这些腔室从泵的进口（低压侧）移动到出口（高压侧），从而将熔体强制性地、定量地输送出去。

因此，泵在理想状态下的理论流量，完全由其几何结构尺寸和转速决定，与熔体的粘度、压力等特性在理论上无关。这是容积式泵与离心泵的根本区别。

二、 理论流量的计算公式

理论排量（Qt）是泵每转一圈所排出的熔体体积，单位为立方厘米/转（cm³/rev）或毫升/转（ml/rev）。其计算公式为：

Qt = π * m * b * (D - m)

其中：

• π：圆周率

• m：齿轮模数（反映齿轮齿的大小）

• b：齿轮齿宽

• D：齿轮分度圆直径

在已知理论排量Qt后，泵的理论体积流量（Qv_theoretical）计算公式为：

Qv_theoretical = Qt * n / 1000

其中：

• n：泵的转速，单位通常为转/分钟（rpm）

• /1000：用于将单位转换为更常用的升/分钟（L/min）

例如，一台Qt为100 cm³/rev的熔体泵，在50 rpm转速下运行，其理论体积流量即为 100 * 50 / 1000 = 5 L/min。

三、 实际流量与影响因素——必须考虑的“效率”

然而在实际生产中，泵的输出流量会小于理论流量，其差值主要是由内部泄漏（也称滑移或内泄）造成的。因此，引入容积效率（ηv） 的概念至关重要。

实际体积流量（Qv_actual） 的计算公式为：

Qv_actual = Qv_theoretical * ηv

容积效率（ηv） 受多种因素影响，主要包括：

1. 出口压力：压力越高，泵内高低压区压差越大，通过齿轮啮合间隙、轴承间隙等处的内部泄漏越严重，ηv越低。

2. 熔体粘度：粘度越低（流动性越好），熔体越容易发生内部泄漏，ηv越低；反之，高粘度熔体能有效减少泄漏，ηv较高，通常可达95%以上。

3. 泵的磨损状态：新泵制造精密，间隙小，ηv高。长期运行后，磨损导致间隙增大，ηv会逐渐下降，流量稳定性变差。

4. 转速：在相同压力下，转速过低会放大泄漏的影响比例，导致ηv降低。通常泵有一个推荐的最低工作转速。

因此，在实际选型和工艺设定时，必须参考泵制造商提供的在不同粘度、压力下的容积效率曲线，来准确预估实际流量。

四、 质量流量的计算

在需要精确计量物料投入或产出时，常需计算质量流量（Qm）。公式为：

Qm = Qv_actual * ρ

其中：

• ρ：熔体在操作温度下的密度，单位通常是克/立方厘米（g/cm³）。

• Qm：质量流量，单位可以是千克/小时（kg/h）等。

五、 流量计算的实际应用价值

1. 精确选型：根据生产工艺要求的最大和最小流量，结合物料粘度、工作压力范围，选择合适的泵排量（Qt）和配套的驱动电机转速范围。

2. 工艺控制：通过精确控制泵的转速（n），可以线性、稳定地调节输出流量，这是实现产品规格（如纺丝纤度、薄膜厚度）均一性的关键。

3. 系统匹配：计算泵的流量，可以确保其与前端的挤出机产出能力、后端的模具或纺丝组件需求良好匹配，避免“饥饿”或“过载”，保障系统平稳运行。

4. 状态监测：通过监测在固定转速下泵实际输出流量的变化（需配合流量计），可以间接判断泵的磨损情况或工艺是否异常。

总之，熔体齿轮泵的流量计算是连接其机械设计与实际工艺应用的桥梁。理解并熟练运用这些计算公式与影响因素，有助于工程师最大化发挥熔体泵的效能，实现高品质、高效率、低能耗的稳定生产。
