点胶齿轮泵和点胶机联轴怎么配 接口对不上怎么办

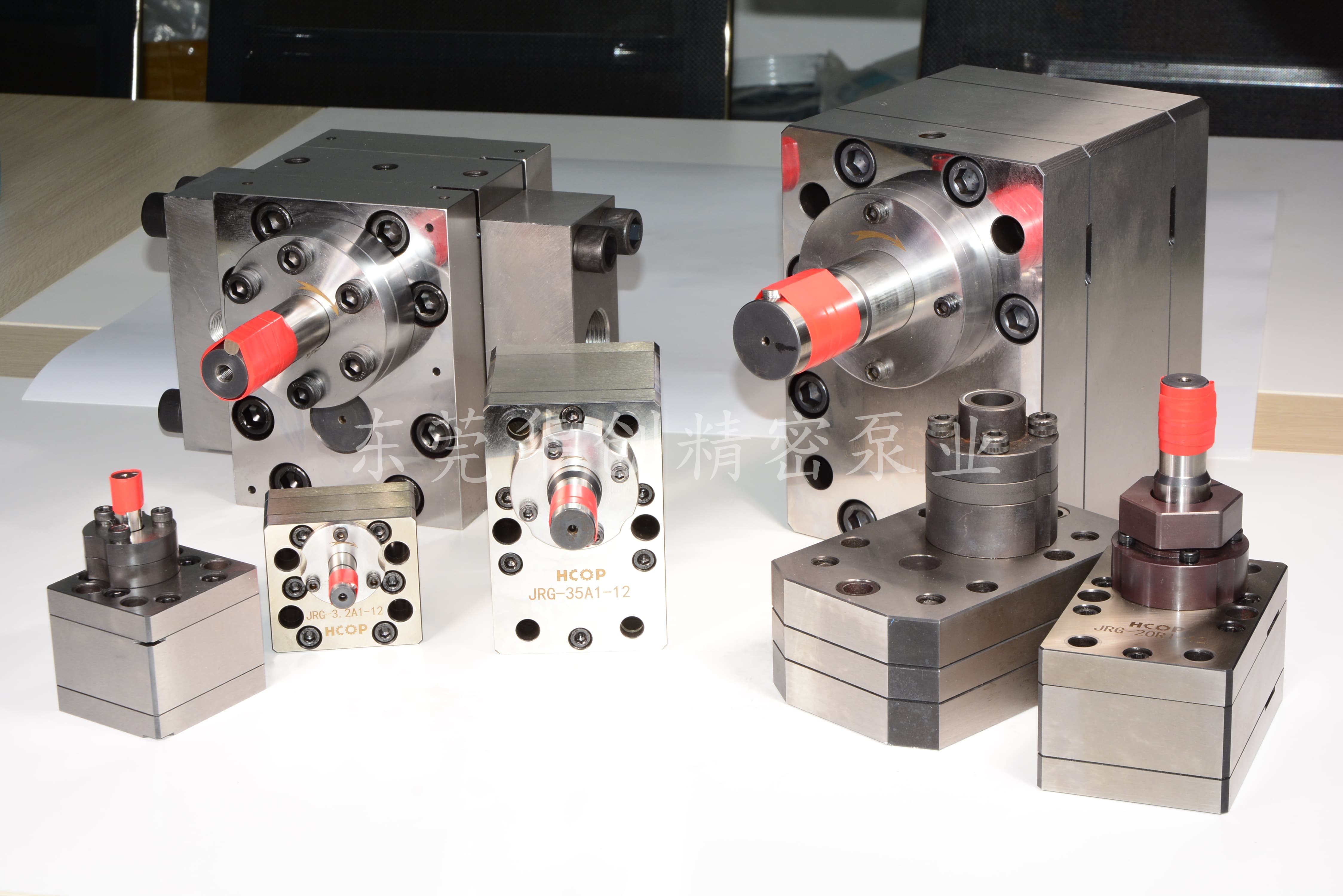

点胶齿轮泵作为精密定量点胶核心部件，依靠联轴器连接驱动电机与泵轴，胶量精度、出胶稳定性，很大程度取决于联轴匹配与安装质量。很多现场调试最常碰到的难题就是接口对不上，要么轴径尺寸不匹配，键槽规格不一致，要么法兰安装孔位错位。下面从轴径键槽法兰匹配、同轴度控制、现场典型错误，以及OEM替换方案几个方面来讲，方便选型与现场整改。

轴径、键槽、法兰与联轴器匹配是基础前提。点胶齿轮泵输出轴和电机轴，是整套传动的对接基准。采购时不能只看泵型号，必须同时确认电机轴径、泵轴径，两者尺寸接近才能选配联轴器。常见点胶泵轴径多为6mm、8mm、10mm、12mm，不同厂家OEM泵轴公差存在差异，部分旧款设备轴径是非标尺寸，直接采购标准联轴器就会出现孔位偏大或装不进去。

键槽同样容易踩坑。标准平键有固定宽度和深度，有些国产泵用普通A型平键，进口OEM泵会采用非标键槽或者无键夹紧式轴头。如果一边带键槽，另一边是夹紧式光轴，强行使用带键联轴器，装配间隙过大，运行时会出现打滑、丢转，直接造成点胶量波动。遇到两边键槽规格不一致，优先选用夹紧式波纹管联轴器，光轴、带键轴都可以适配，是点胶设备最常用的方案。

法兰定位决定泵体固定位置。点胶齿轮泵法兰分为圆形法兰、方形法兰，安装孔的中心距、螺栓孔径、止口深度都是关键参数。新旧设备替换时，很多人只看螺栓孔数量，忽略止口定位，法兰装上之后泵体偏位，同轴度直接超标。如果法兰孔位对不上，优先考虑定制转接法兰，不要强行扩孔修改泵或者电机法兰，容易破坏基准面，后期振动持续变大。

对中与同轴度是精密点胶不可忽视的一环。点胶齿轮泵属于容积式精密泵，对同轴度要求远高于普通输送泵。联轴器只是补偿少量偏差，不能依靠联轴器去强行抵消大的安装错位。安装时电机轴与泵轴同轴偏差过大，会带来周期性振动，内部齿轮、轴承持续承受交变载荷，不仅联轴器弹性体容易断裂，还会加剧泵内部磨损，出胶流量忽大忽小，胶点大小不稳定。

常规安装要求径向跳动控制在0.05mm以内，角度偏差尽量小于1°。装配顺序建议先固定齿轮泵法兰，再调整电机位置，借助百分表检测同轴度，调整完成后锁紧电机固定螺栓，最后锁紧联轴器夹紧螺丝。调试完成后手动盘动，整段传动转动顺滑无卡滞、无明显晃动，才算合格。

现场安装有三个高频错误，也是很多设备故障的源头。第一，只锁紧联轴器，不做同轴校正。看着轴差不多对齐就直接上紧螺丝，肉眼看不出微小偏差，开机运行几小时就出现抖动、断胶。第二，夹紧螺丝锁紧顺序错误，单边用力锁紧，造成轴头挤压变形，泵轴转动阻力上升，低速点胶时出现丢转。第三，选用刚性联轴器替代波纹管弹性联轴器。刚性联轴器没有偏差补偿能力，轻微不同心就会把载荷直接传递给泵内部轴承，泵寿命大幅缩短。点胶工况低速、高精度，优先波纹管联轴器，不建议刚性联轴器。

当原有泵损坏，需要OEM替代替换时，联轴接口是首要核对项。很多进口品牌点胶齿轮泵，轴径、键槽、法兰都是厂家非标定制，直接替换国产同规格泵，大概率接口不兼容。遇到这种情况不用直接更换整套电机支架，优先两种方案：定制转接法兰或者定制变径联轴器。

替换前整理好全部参数：电机轴径、泵轴径、键槽尺寸、法兰安装尺寸、中心高。拿到参数再找加工件，尽量保持原有电机安装位置不变，减少整机拆装工作量。替换完成后必须重新校正同轴度，不要沿用旧设备的安装基准。

总而言之，点胶齿轮泵联轴匹配，核心就是先核对轴径、键槽、法兰参数，选对合适联轴器，严格做好同轴度校正。接口对不上优先采用转接法兰、变径联轴器改造，尽量避免强行修改泵体。规避常见安装误区，做好OEM替换前参数核对，才能保证稳定定量出胶，延长齿轮泵和联轴器使用寿命，减少现场停机调试时间。
